ਜਾਣ-ਪਛਾਣ

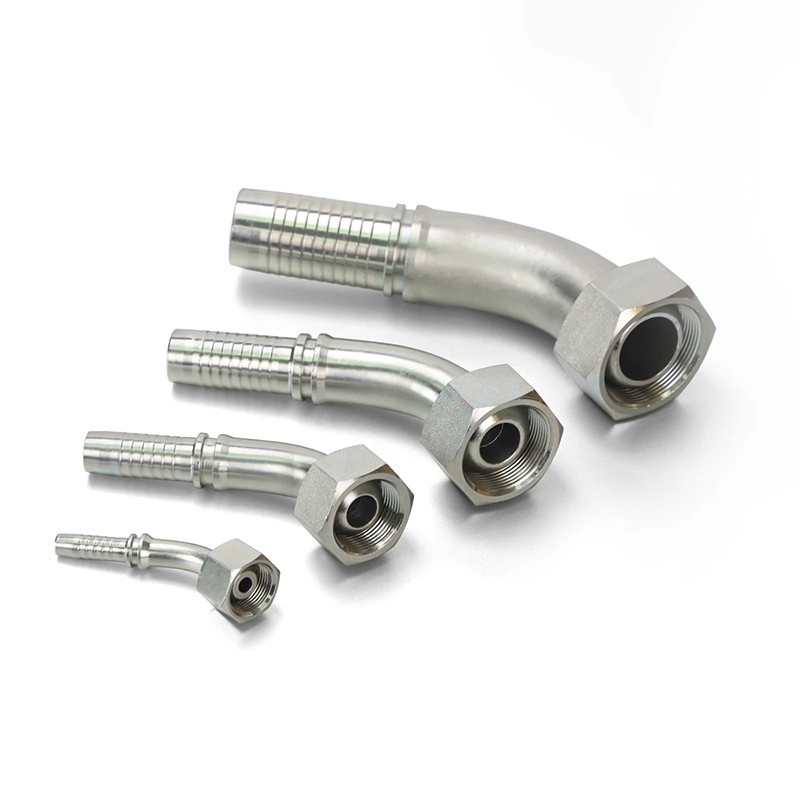

ਸਾਡੀ ਮਰਦ ਹਾਈਡ੍ਰੌਲਿਕ ਹੋਜ਼ ਫਿਟਿੰਗ ਹਾਈਡ੍ਰੌਲਿਕ ਐਪਲੀਕੇਸ਼ਨਾਂ ਦੀ ਮੰਗ ਵਿੱਚ ਸੁਰੱਖਿਅਤ, ਲੀਕ{0}}ਪ੍ਰੂਫ਼ ਕੁਨੈਕਸ਼ਨ ਪ੍ਰਦਾਨ ਕਰਨ ਲਈ ਤਿਆਰ ਕੀਤੀ ਗਈ ਹੈ। ਸਟੀਕਸ਼ਨ ਥਰਿੱਡਿੰਗ ਅਤੇ ਟਿਕਾਊ ਸਮੱਗਰੀ ਨਾਲ ਤਿਆਰ ਕੀਤੀ ਗਈ, ਇਹ ਫਿਟਿੰਗ ਉਦਯੋਗਿਕ, ਮੋਬਾਈਲ ਅਤੇ ਸਮੁੰਦਰੀ ਹਾਈਡ੍ਰੌਲਿਕ ਪ੍ਰਣਾਲੀਆਂ ਵਿੱਚ ਭਰੋਸੇਯੋਗ ਪ੍ਰਦਰਸ਼ਨ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦੀ ਹੈ।

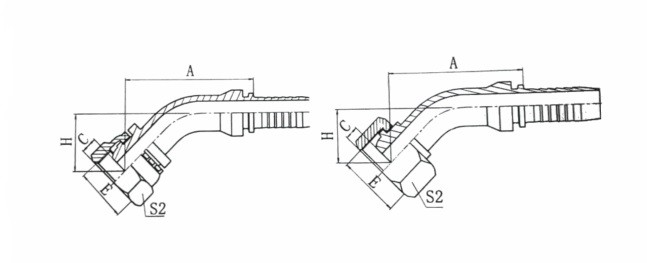

ਨਿਰਧਾਰਨ
|
ਭਾਗ ਨੰ. |
ਥ੍ਰੈਡ ਈ |
ਹੋਜ਼ ਬੋਰ |
ਮਾਪ |
||||
|
ਡੀ.ਐਨ |
ਡੈਸ਼ |
A |
C |
H |
S2 |
||
|
20141-10-03 |
M10X1 |
5 |
03 |
41.1 |
2.5 |
20.7 |
14 |
|
20141-10-04 |
M10X1 |
6 |
04 |
43.2 |
2.5 |
21.5 |
14 |
|
20141-12-03 |
M12X1.5 |
5 |
03 |
40.9 |
4 |
21.2 |
17 |
|
20141-12-04 |
M12X1.5 |
6 |
04 |
43 |
4 |
22 |
17 |
|
20141-14-04 |
M14X1.5 |
6 |
04 |
43.4 |
4.5 |
21.3 |
19 |
|
20141-14-05 |
M14X1.5 |
8 |
05 |
45.5 |
4.5 |
22.2 |
19 |
|
20141-16-04 |
M16X1.5 |
6 |
04 |
43.7 |
4.5 |
21.4 |
22 |
|
20141-16-05 |
M16X1.5 |
8 |
05 |
45.8 |
4.5 |
22.5 |
22 |
|
20141-16-06 |
M16X1.5 |
10 |
06 |
47.4 |
4.5 |
24.1 |
22 |
|
20141-18-05T |
M18X1.5 |
8 |
05 |
46.8 |
4 |
22.6 |
24 |
|
20141-18-06 |
M18X1.5 |
10 |
06 |
48.5 |
4 |
24.2 |
24 |
|
20141-18-08 |
M18X1.5 |
12 |
08 |
52.2 |
4 |
25.7 |
24 |
|
20141-20-06T |
M20X1.5 |
10 |
06 |
48.2 |
5.5 |
23.9 |
27 |
|
20141-20-08 |
M20X1.5 |
12 |
08 |
62.1 |
5.5 |
27.2 |
27 |
|
20141-22-06T |
M22X1.5 |
10 |
06 |
58.4 |
5 |
25.7 |
27 |
|
20141-22-08 |
M22X1.5 |
12 |
08 |
62.1 |
5 |
27.2 |
27 |
|
20141-24-08T |
M24X1.5 |
12 |
08 |
61.1 |
5.5 |
26.1 |
30 |
|
20141-24-10 |
M24X1.5 |
16 |
10 |
75.4 |
5 |
29.6 |
30 |
|
20141-27-10DT |
M27X1.5 |
16 |
10 |
74.4 |
5.5 |
29.6 |
32 |
|
20141-27-10T |
M27X2 |
16 |
10 |
74.4 |
5.5 |
29.6 |
32 |
|
20141-30-12D |
M30X1.5 |
20 |
12 |
80.9 |
6 |
33.5 |
36 |
|
20141-30-12 |
M30X2 |
20 |
12 |
80.9 |
6 |
33.5 |
36 |
|
20141-36-14T |
M36X2 |
22 |
14 |
83 |
7 |
32.64 |
41 |
|
20141-39-16T |
M39X2 |
25 |
16 |
88.2 |
7 |
33.95 |
46 |
|
20141-45-20T |
M45X2 |
32 |
20 |
99.1 |
8.5 |
38.4 |
55 |
|
20141-52-24T |
M52X2 |
40 |
24 |
114.1 |
9 |
43.4 |
60 |
ਪੈਰਾਮੀਟਰ/ਤਕਨੀਕੀ ਡਾਟਾ
|
ਮੂਲ |
ZheJiang, ਚੀਨ |
ਪਹੁੰਚਾਉਣ ਦੀ ਮਿਤੀ |
ਸਮਝੌਤਾਯੋਗ |
|
ਸਰਟੀਫਿਕੇਸ਼ਨ |
GB/T19001-2016 idt ISO9001:2015 |
ਪੈਕਿੰਗ |
ਨਿਰਯਾਤ ਮਿਆਰ |
|
ਸਮੱਗਰੀ |
ਕਾਰਬਨ ਸਟੀਲ |
ਵਾਰੰਟੀ |
1 ਸਾਲ |
|
ਭੁਗਤਾਨ ਦੀ ਮਿਆਦ |
ਟੀ.ਟੀ |
MOQ |
2000 |
|
ਹਾਲਤ |
ਨਵਾਂ |
ਰੰਗ |
ਚਿੱਟਾ ਜ਼ਿੰਕ, ਰੰਗ ਜ਼ਿੰਕ |
ਕੰਪਨੀ ਬਾਰੇ
ਫਾਇਦੇ
ਪੇਸ਼ੇਵਰ ਸਾਡੀਆਂ ਫਿਟਿੰਗਾਂ ਨੂੰ ਕਿਉਂ ਨਿਰਧਾਰਤ ਕਰਦੇ ਹਨ:
ਉਦਯੋਗ ਔਸਤ ਨਾਲੋਂ 40% ਲੰਬੀ ਸੇਵਾ ਜੀਵਨ
72-ਘੰਟੇ ਐਮਰਜੈਂਸੀ ਉਤਪਾਦਨ ਸੇਵਾ
ਸਮਰਪਿਤ ਐਪਲੀਕੇਸ਼ਨ ਇੰਜੀਨੀਅਰ ਹਰੇਕ ਵੱਡੇ ਖਾਤੇ ਨੂੰ ਸੌਂਪੇ ਗਏ ਹਨ
ਗਾਹਕ ਪੋਰਟਲ ਰਾਹੀਂ ਅਸਲ-ਸਮਾਂ ਵਸਤੂਆਂ ਦੀ ਦਿੱਖ
FAQ
ਸਵਾਲ: ਮਰਦ ਹਾਈਡ੍ਰੌਲਿਕ ਹੋਜ਼ ਫਿਟਿੰਗ ਕੀ ਹੈ?
A: ਇੱਕ ਮਰਦ ਹਾਈਡ੍ਰੌਲਿਕ ਹੋਜ਼ ਫਿਟਿੰਗ ਇੱਕ ਕਿਸਮ ਦਾ ਕਨੈਕਟਰ ਹੈ ਜੋ ਹਾਈਡ੍ਰੌਲਿਕ ਹੋਜ਼ਾਂ ਨੂੰ ਭਾਗਾਂ (ਜਿਵੇਂ ਕਿ ਪੰਪ, ਵਾਲਵ, ਸਿਲੰਡਰ) ਨਾਲ ਜੋੜਨ ਲਈ ਤਿਆਰ ਕੀਤਾ ਗਿਆ ਹੈ। ਇਹ ਬਾਹਰੀ ਥ੍ਰੈੱਡਾਂ ਦੀ ਵਿਸ਼ੇਸ਼ਤਾ ਰੱਖਦਾ ਹੈ ਜੋ ਸੰਬੰਧਿਤ ਔਰਤ-ਥਰਿੱਡਡ ਪੋਰਟ ਜਾਂ ਅਡਾਪਟਰ ਵਿੱਚ ਪੇਚ ਕਰਦਾ ਹੈ।
ਪ੍ਰ: ਨਰ ਹਾਈਡ੍ਰੌਲਿਕ ਫਿਟਿੰਗਸ ਦੀਆਂ ਆਮ ਕਿਸਮਾਂ ਕੀ ਹਨ?
A: ਪ੍ਰਸਿੱਧ ਕਿਸਮਾਂ ਵਿੱਚ ਸ਼ਾਮਲ ਹਨ:
JIC (ਸੰਯੁਕਤ ਉਦਯੋਗ ਪ੍ਰੀਸ਼ਦ): 37-ਡਿਗਰੀ ਫਲੇਅਰਡ ਸੀਟਿੰਗ।
NPT (ਨੈਸ਼ਨਲ ਪਾਈਪ ਟੇਪਰਡ): ਸੀਲਿੰਗ ਲਈ ਟੇਪਰਡ ਥਰਿੱਡ।
BSP (ਬ੍ਰਿਟਿਸ਼ ਸਟੈਂਡਰਡ ਪਾਈਪ): ਸਮਾਨਾਂਤਰ ਜਾਂ ਟੇਪਰਡ ਧਾਗੇ (BSPP/BSPT)।
ORFS (O-ਰਿੰਗ ਫੇਸ ਸੀਲ): ਲੀਕ-ਪ੍ਰੂਫ ਕਨੈਕਸ਼ਨਾਂ ਲਈ O-ਰਿੰਗ ਵਾਲਾ ਫਲੈਟ ਚਿਹਰਾ।
ਮੀਟ੍ਰਿਕ: ਥ੍ਰੈੱਡ ISO/DIN ਮਿਆਰਾਂ ਦੀ ਪਾਲਣਾ ਕਰਦੇ ਹਨ।
ਸਵਾਲ: ਮੈਂ ਸਹੀ ਪੁਰਸ਼ ਹਾਈਡ੍ਰੌਲਿਕ ਫਿਟਿੰਗ ਕਿਵੇਂ ਚੁਣ ਸਕਦਾ ਹਾਂ?
A: ਵਿਚਾਰ ਕਰੋ:
ਥ੍ਰੈੱਡ ਕਿਸਮ/ਆਕਾਰ (ਉਦਾਹਰਨ ਲਈ, 1/2" NPT, JIC #8)।
ਦਬਾਅ ਰੇਟਿੰਗ (ਸਿਸਟਮ ਦੀਆਂ ਲੋੜਾਂ ਨਾਲ ਮੇਲ ਖਾਂਦਾ ਹੈ)।
ਪਦਾਰਥ (ਸਟੀਲ, ਸਟੀਲ, ਪਿੱਤਲ)।
ਹੋਜ਼ ਅਤੇ ਸਾਮਾਨ ਦੇ ਨਾਲ ਅਨੁਕੂਲਤਾ.
ਸਵਾਲ: ਮੈਂ ਨਰ ਹਾਈਡ੍ਰੌਲਿਕ ਫਿਟਿੰਗਸ ਵਿੱਚ ਲੀਕ ਹੋਣ ਤੋਂ ਕਿਵੇਂ ਰੋਕ ਸਕਦਾ ਹਾਂ?
A: ਯਕੀਨੀ ਬਣਾਓ ਕਿ ਧਾਗੇ ਸਾਫ਼ ਅਤੇ ਨੁਕਸਾਨ ਰਹਿਤ ਹਨ।
ਥਰਿੱਡ ਸੀਲੈਂਟ (NPT ਲਈ) ਜਾਂ O-ਰਿੰਗਾਂ (ORFS ਲਈ) ਦੀ ਵਰਤੋਂ ਕਰੋ।
ਸਿਫ਼ਾਰਸ਼ ਕੀਤੇ ਟਾਰਕ ਨੂੰ ਕੱਸ ਕੇ-ਵੱਧ ਤੋਂ-ਕੱਸਣ ਤੋਂ ਬਚੋ।
ਸਵਾਲ: ਕੀ ਮੈਂ ਵੱਖ-ਵੱਖ ਥ੍ਰੈੱਡ ਸਟੈਂਡਰਡਾਂ ਨੂੰ ਮਿਲ ਸਕਦਾ ਹਾਂ (ਉਦਾਹਰਨ ਲਈ, BSP ਨਾਲ NPT)?
A: ਨਹੀਂ। ਧਾਗੇ ਨੂੰ ਮਿਲਾਉਣ ਨਾਲ ਲੀਕ ਜਾਂ ਨੁਕਸਾਨ ਹੋ ਸਕਦਾ ਹੈ। ਅਡੈਪਟਰਾਂ ਦੀ ਵਰਤੋਂ ਕਰੋ ਜੇਕਰ ਵੱਖ-ਵੱਖ ਮਾਪਦੰਡਾਂ ਨੂੰ ਜੋੜਦੇ ਹੋ।
ਸਵਾਲ: NPT ਅਤੇ NPTF ਥਰਿੱਡਾਂ ਵਿੱਚ ਕੀ ਅੰਤਰ ਹੈ?
A: NPT (ਨੈਸ਼ਨਲ ਪਾਈਪ ਟੇਪਰਡ): ਸੀਲੰਟ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ।
NPTF (ਡਰਾਈਸੀਲ): ਬਿਨਾਂ ਸੀਲੰਟ ਦੇ ਸੀਲ ਕਰਨ ਲਈ ਤਿਆਰ ਕੀਤਾ ਗਿਆ ਹੈ ਪਰ ਅਕਸਰ ਸੁਰੱਖਿਆ ਲਈ ਇਸ ਨਾਲ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ।
ਸਵਾਲ: ਮੈਂ ਮਰਦ ਹਾਈਡ੍ਰੌਲਿਕ ਫਿਟਿੰਗ ਦੇ ਧਾਗੇ ਦੇ ਆਕਾਰ ਨੂੰ ਕਿਵੇਂ ਮਾਪਾਂ?
A: ਥਰਿੱਡਾਂ ਦੇ ਬਾਹਰੀ ਵਿਆਸ (OD) ਨੂੰ ਮਾਪਣ ਲਈ ਇੱਕ ਕੈਲੀਪਰ ਦੀ ਵਰਤੋਂ ਕਰੋ ਅਤੇ ਇੱਕ ਥਰਿੱਡ ਚਾਰਟ ਦੀ ਸਲਾਹ ਲਓ। ਨੋਟ ਪਿੱਚ (ਇੰਪੀਰੀਅਲ ਲਈ ਥਰਿੱਡ ਪ੍ਰਤੀ ਇੰਚ, ਮੀਟਰਿਕ ਲਈ ਮਿਲੀਮੀਟਰ)।
ਪ੍ਰ: ਨਰ ਹਾਈਡ੍ਰੌਲਿਕ ਫਿਟਿੰਗਸ ਕਿਹੜੀਆਂ ਸਮੱਗਰੀਆਂ ਤੋਂ ਬਣੀਆਂ ਹਨ?
A: ਕਾਰਬਨ ਸਟੀਲ: ਲਾਗਤ-ਪ੍ਰਭਾਵੀ, ਉੱਚ ਤਾਕਤ।
ਸਟੇਨਲੈੱਸ ਸਟੀਲ: ਖੋਰ-ਰੋਧਕ।
ਪਿੱਤਲ: ਘੱਟ ਦਬਾਅ, ਖਰਾਬ ਵਾਤਾਵਰਨ ਵਿੱਚ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ।
ਸਵਾਲ: ਮਰਦ ਫਿਟਿੰਗਸ ਲਈ ਵੱਧ ਤੋਂ ਵੱਧ ਦਬਾਅ ਰੇਟਿੰਗ ਕੀ ਹੈ?
A: ਕਿਸਮ/ਸਮੱਗਰੀ ਦੁਆਰਾ ਬਦਲਦਾ ਹੈ (ਉਦਾਹਰਨ ਲਈ, JIC ਫਿਟਿੰਗਜ਼ 5,000+ PSI ਨੂੰ ਸੰਭਾਲ ਸਕਦੀਆਂ ਹਨ)। ਨਿਰਮਾਤਾ ਦੀਆਂ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਦੀ ਜਾਂਚ ਕਰੋ।
ਸਵਾਲ: ਕੀ ਮੈਂ ਪੁਰਸ਼ ਹਾਈਡ੍ਰੌਲਿਕ ਫਿਟਿੰਗਸ ਦੀ ਮੁੜ ਵਰਤੋਂ ਕਰ ਸਕਦਾ ਹਾਂ?
A: ਹਾਂ, ਜੇਕਰ ਨੁਕਸਾਨ ਨਹੀਂ ਹੁੰਦਾ। ਮੁੜ ਵਰਤੋਂ ਤੋਂ ਪਹਿਲਾਂ ਪਹਿਨਣ/ਚੀਰ ਲਈ ਥਰਿੱਡਾਂ ਅਤੇ ਸੀਲਿੰਗ ਸਤਹਾਂ ਦੀ ਜਾਂਚ ਕਰੋ।
ਸਵਾਲ: ਮੇਰੀ ਮਰਦ ਫਿਟਿੰਗ ਕਿਉਂ ਢਿੱਲੀ ਹੁੰਦੀ ਰਹਿੰਦੀ ਹੈ?
A: ਵਾਈਬ੍ਰੇਸ਼ਨ: ਲੌਕ ਵਾਸ਼ਰ ਜਾਂ ਥਰਿੱਡ-ਲਾਕਿੰਗ ਤਰਲ ਦੀ ਵਰਤੋਂ ਕਰੋ।
ਗਲਤ ਟਾਰਕ: ਨਿਰਮਾਤਾ ਦੀਆਂ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਦਾ ਪਾਲਣ ਕਰੋ।
ਥਰਿੱਡ ਵੀਅਰ: ਜੇਕਰ ਉਤਾਰਿਆ ਗਿਆ ਹੋਵੇ ਤਾਂ ਬਦਲੋ।
ਸਵਾਲ: ਮੈਂ ਉੱਚ-ਗੁਣਵੱਤਾ ਵਾਲੇ ਪੁਰਸ਼ ਹਾਈਡ੍ਰੌਲਿਕ ਫਿਟਿੰਗਾਂ ਕਿੱਥੋਂ ਖਰੀਦ ਸਕਦਾ ਹਾਂ?
A: ਪ੍ਰਮਾਣਿਤ ਹਾਈਡ੍ਰੌਲਿਕ ਸਪਲਾਇਰਾਂ ਜਾਂ ਨਿਰਮਾਤਾਵਾਂ ਤੋਂ ਖਰੀਦੋ। ਮਿਆਰਾਂ (SAE, ISO, DIN) ਦੀ ਪਾਲਣਾ ਯਕੀਨੀ ਬਣਾਓ।
