ਜਾਣ-ਪਛਾਣ

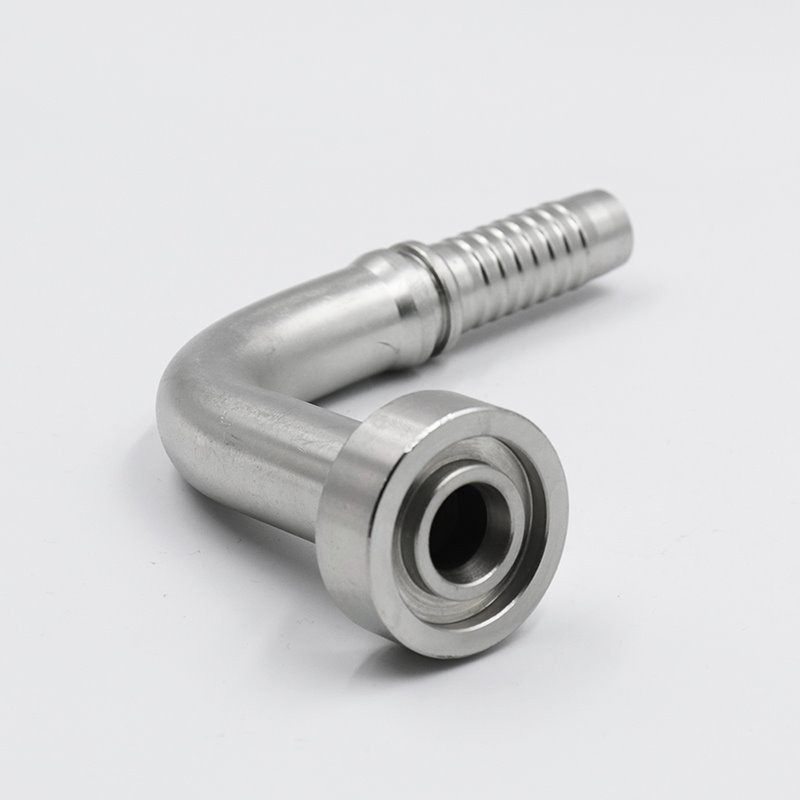

90 ਡਿਗਰੀ ਐਲਬੋ SAE ਫਲੈਂਜ ਇੱਕ ਸ਼ੁੱਧਤਾ-ਇੰਜੀਨੀਅਰਡ ਹਾਈਡ੍ਰੌਲਿਕ ਫਿਟਿੰਗ ਹੈ ਜੋ ਤੰਗ ਥਾਂਵਾਂ ਵਿੱਚ ਉੱਚ-ਪ੍ਰੈਸ਼ਰ, ਲੀਕ-ਪ੍ਰੂਫ਼ ਕੁਨੈਕਸ਼ਨ ਪ੍ਰਦਾਨ ਕਰਨ ਲਈ ਤਿਆਰ ਕੀਤੀ ਗਈ ਹੈ ਜਿੱਥੇ ਦਿਸ਼ਾਤਮਕ ਤਬਦੀਲੀਆਂ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ। SAE J518 ਅਤੇ ISO 6162 ਮਾਪਦੰਡਾਂ ਲਈ ਨਿਰਮਿਤ, ਇਹ ਕੂਹਣੀ ਫਲੈਂਜ ਹਾਈਡ੍ਰੌਲਿਕ ਐਪਲੀਕੇਸ਼ਨਾਂ ਦੀ ਮੰਗ ਵਿੱਚ ਸਿਸਟਮ ਦੀ ਇਕਸਾਰਤਾ ਨੂੰ ਕਾਇਮ ਰੱਖਦੇ ਹੋਏ ਸਰਵੋਤਮ ਪ੍ਰਵਾਹ ਕੁਸ਼ਲਤਾ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦਾ ਹੈ।

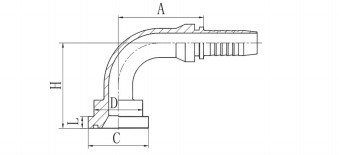

ਨਿਰਧਾਰਨ
|
ਭਾਗ ਨੰ. |
ਫਲੈਂਜ ਦਾ ਆਕਾਰ |
ਹੋਜ਼ ਬੋਰ |
ਮਾਪ |
|||||
|
ਡੀ.ਐਨ |
ਡੈਸ਼ |
A |
C |
D |
H |
L |
||
|
87691-08-08 |
1/2" |
12 |
08 |
41 |
31.7 |
24 |
48 |
7.75 |
|
87691-12-10 |
3/4" |
16 |
10 |
56.5 |
41.3 |
32 |
56.5 |
8.76 |
|
87691-12-12 |
3/4" |
20 |
12 |
66.2 |
41.3 |
32 |
66 |
8.76 |
|
87691-16-12 |
1" |
20 |
12 |
66.2 |
47.6 |
38 |
69 |
9.53 |
|
87691-16-16 |
1" |
25 |
16 |
78 |
47.6 |
38 |
74.5 |
9.53 |
|
87691-16-20 |
1" |
32 |
20 |
91.5 |
47.6 |
38 |
85.5 |
9.53 |
|
87691-20-16 |
1.1/4" |
25 |
16 |
78 |
54 |
44 |
78.5 |
10.29 |
|
87691-20-20 |
1.1/4" |
32 |
20 |
91.5 |
54 |
44 |
89.5 |
10.29 |
|
87691-24-20 |
1.1/2" |
32 |
20 |
91.5 |
63.5 |
51 |
94.5 |
12.57 |
|
87691-24-24 |
1.1/2" |
40 |
24 |
109.4 |
63.5 |
51 |
108 |
12.57 |
|
87691-32-24 |
2" |
40 |
24 |
109.4 |
79.4 |
67 |
116 |
12.57 |
|
87691-32-32 |
2" |
50 |
32 |
131.8 |
79.4 |
67 |
136.3 |
12.57 |
ਪੈਰਾਮੀਟਰ/ਤਕਨੀਕੀ ਡਾਟਾ
|
ਮੂਲ |
ZheJiang, ਚੀਨ |
ਪਹੁੰਚਾਉਣ ਦੀ ਮਿਤੀ |
ਸਮਝੌਤਾਯੋਗ |
|
ਸਰਟੀਫਿਕੇਸ਼ਨ |
GB/T19001-2016 idt ISO9001:2015 |
ਪੈਕਿੰਗ |
ਨਿਰਯਾਤ ਮਿਆਰ |
|
ਸਮੱਗਰੀ |
ਕਾਰਬਨ ਸਟੀਲ |
ਵਾਰੰਟੀ |
1 ਸਾਲ |
|
ਭੁਗਤਾਨ ਦੀ ਮਿਆਦ |
ਸਮਝੌਤਾਯੋਗ |
MOQ |
5 |
| ਲੂਣ ਸਪਰੇਅ ਟੈਸਟ | 72+ ਘੰਟੇ |
ਰੰਗ |
ਚਿੱਟਾ ਜਾਂ ਪੀਲਾ |
ਕੰਪਨੀ ਬਾਰੇ
ਫਾਇਦੇ
ਸੁਪੀਰੀਅਰ ਵਹਾਅ ਕੁਸ਼ਲਤਾ
ਅਨੁਕੂਲਿਤ ਅੰਦਰੂਨੀ ਬੋਰ ਡਿਜ਼ਾਈਨ ਸਟੈਂਡਰਡ ਕੂਹਣੀਆਂ ਦੇ ਮੁਕਾਬਲੇ ਗੜਬੜ ਨੂੰ 30% ਘਟਾਉਂਦਾ ਹੈ
ਸ਼ੁੱਧਤਾ ਰੇਡੀਅਸ ਵੱਧ ਤੋਂ ਵੱਧ ਹਾਈਡ੍ਰੌਲਿਕ ਕੁਸ਼ਲਤਾ ਲਈ ਲੈਮੀਨਰ ਪ੍ਰਵਾਹ ਨੂੰ ਕਾਇਮ ਰੱਖਦਾ ਹੈ
ਕੰਪਿਊਟੇਸ਼ਨਲ ਤਰਲ ਡਾਇਨਾਮਿਕਸ (CFD) ਅਨੁਕੂਲਿਤ ਡਿਜ਼ਾਈਨ
ਵਧਿਆ ਦਬਾਅ ਪ੍ਰਦਰਸ਼ਨ
ਮਿਆਰੀ SAE ਲੋੜਾਂ ਨਾਲੋਂ 20% ਉੱਚ ਦਬਾਅ ਰੇਟਿੰਗ
ਬਰਸਟ ਪ੍ਰੈਸ਼ਰ ਨੂੰ 4x ਕੰਮ ਕਰਨ ਦੇ ਦਬਾਅ ਲਈ ਟੈਸਟ ਕੀਤਾ ਗਿਆ
ਬਹੁਤ ਜ਼ਿਆਦਾ ਦਬਾਅ ਵਾਲੇ ਸਾਈਕਲਿੰਗ ਦੇ ਅਧੀਨ ਸੀਲ ਦੀ ਇਕਸਾਰਤਾ ਨੂੰ ਕਾਇਮ ਰੱਖਦਾ ਹੈ
ਸਪੇਸ-ਸੰਭਾਲ ਸ਼ੁੱਧਤਾ
ਸਹੀ ਰੂਟਿੰਗ ਲਈ ±0.5 ਡਿਗਰੀ ਸਹਿਣਸ਼ੀਲਤਾ ਦੇ ਨਾਲ ਸਹੀ 90 ਡਿਗਰੀ ਕੋਣ
ਸੰਖੇਪ ਡਿਜ਼ਾਈਨ ਸਟੈਕਡ ਫਿਟਿੰਗਸ ਦੇ ਮੁਕਾਬਲੇ 40% ਤੱਕ ਸਪੇਸ ਬਚਾਉਂਦਾ ਹੈ
ਮਲਟੀਪਲ ਪੋਰਟ ਓਰੀਐਂਟੇਸ਼ਨ ਵਿਕਲਪ ਉਪਲਬਧ ਹਨ
ਲੀਕ-ਸਬੂਤ ਗਾਰੰਟੀ
ਮਲਕੀਅਤ ਟ੍ਰਿਪਲ-ਸੀਲ ਤਕਨਾਲੋਜੀ (ਪ੍ਰਾਇਮਰੀ, ਸੈਕੰਡਰੀ, ਅਤੇ ਬੈਕਅੱਪ ਸੀਲ)
ਮਾਈਕ੍ਰੋ-ਮੁਕੰਮਲ ਸੀਲਿੰਗ ਸਤਹ (Ra <0.4μm)
-40 ਡਿਗਰੀ ਫਾਰਨਹੀਟ ਤੋਂ +250 ਡਿਗਰੀ ਫਾਰੇਨਹਾਈਟ ਲਈ ਉੱਚ-ਪ੍ਰਦਰਸ਼ਨ HNBR O-ਰਿੰਗਾਂ ਨੂੰ ਪਹਿਲਾਂ ਤੋਂ-ਸਥਾਪਤ ਕੀਤਾ ਗਿਆ
ਬੇਮਿਸਾਲ ਟਿਕਾਊਤਾ
ਵੱਧ ਤੋਂ ਵੱਧ ਤਾਕਤ ਲਈ ਜਾਅਲੀ ਉਸਾਰੀ (ਕਾਸਟ ਨਹੀਂ)
3x ਖੋਰ ਪ੍ਰਤੀਰੋਧ ਦੇ ਨਾਲ 316 ਸਟੀਲ ਵਿਕਲਪ
ਪ੍ਰਭਾਵ-ਰੋਧਕ ਡਿਜ਼ਾਈਨ ਵਾਈਬ੍ਰੇਸ਼ਨ ਅਤੇ ਸਦਮੇ ਦੇ ਭਾਰ ਦਾ ਸਾਮ੍ਹਣਾ ਕਰਦਾ ਹੈ
ਗਲੋਬਲ ਪਾਲਣਾ
SAE J518, ISO 6162, ਅਤੇ DIN ਮਿਆਰਾਂ ਲਈ ਪ੍ਰਮਾਣਿਤ
ਮਿੱਲ ਟੈਸਟ ਸਰਟੀਫਿਕੇਟ ਦੇ ਨਾਲ ਪੂਰੀ ਸਮੱਗਰੀ ਦੀ ਖੋਜਯੋਗਤਾ
ਪਹੁੰਚ ਅਤੇ RoHS ਅਨੁਕੂਲ ਸਮੱਗਰੀ
ਇੰਸਟਾਲੇਸ਼ਨ ਦੇ ਫਾਇਦੇ
ਆਸਾਨ ਸਥਿਤੀ ਲਈ ਲੇਜ਼ਰ- ਨੱਕਾਸ਼ੀ ਦੇ ਨਿਸ਼ਾਨ
ਤੇਜ਼ ਸਥਾਪਨਾ ਲਈ ਅਲਾਈਨਮੈਂਟ ਗਾਈਡਾਂ ਦੇ ਨਾਲ ਪ੍ਰੀ-ਇਕੱਠਾ
ਰਵਾਇਤੀ ਕੂਹਣੀ ਅਸੈਂਬਲੀਆਂ ਨਾਲੋਂ 50% ਤੇਜ਼ ਸਥਾਪਨਾ
ਕਸਟਮਾਈਜ਼ੇਸ਼ਨ ਵਿਕਲਪ
3/8" ਤੋਂ 3" ਦੇ ਆਕਾਰਾਂ ਵਿੱਚ ਉਪਲਬਧ
ਡੁਪਲੈਕਸ ਸਟੀਲ ਅਤੇ ਟਾਈਟੇਨੀਅਮ ਸਮੇਤ ਵਿਸ਼ੇਸ਼ ਸਮੱਗਰੀ
ਕਸਟਮ ਪੋਰਟ ਸੰਰਚਨਾ ਅਤੇ ਬੋਲਟ ਪੈਟਰਨ
ਗੁਣਵੰਤਾ ਭਰੋਸਾ
ਸ਼ਿਪਮੈਂਟ ਤੋਂ ਪਹਿਲਾਂ 100% ਦਬਾਅ ਦੀ ਜਾਂਚ ਕੀਤੀ ਗਈ
CMM ਨਿਰੀਖਣ ਦੇ ਨਾਲ ਅਯਾਮੀ ਤਸਦੀਕ
ਵਿਲੱਖਣ ਸੀਰੀਅਲ ਨੰਬਰਾਂ ਦੇ ਨਾਲ ਬੈਚ ਟਰੇਸੇਬਿਲਟੀ
FAQ
ਸਵਾਲ: ਤੁਹਾਡੀ 90 ਡਿਗਰੀ ਕੂਹਣੀ ਫਲੈਂਜ ਕਿਹੜੇ ਮਾਪਦੰਡਾਂ ਦੀ ਪਾਲਣਾ ਕਰਦੀ ਹੈ?
A: ਸਾਡੀ ਕੂਹਣੀ ਦੇ ਫਲੈਂਜ ਮਿਲਦੇ ਹਨ:
SAE J518 (ਕੋਡ 61 ਅਤੇ 62)
ISO 6162 (ਲੜੀ 1 ਅਤੇ 2)
DIN 20066 ਮਿਆਰ
NFPA T3.4.7R1 ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ
ਸਵਾਲ: ਕਿਹੜੀਆਂ ਪ੍ਰੈਸ਼ਰ ਰੇਟਿੰਗਾਂ ਉਪਲਬਧ ਹਨ?
A: ਮਿਆਰੀ ਦਬਾਅ ਰੇਟਿੰਗ:
3000 PSI (207 ਪੱਟੀ) ਮਿਆਰੀ ਲੜੀ
6000 PSI (414 ਬਾਰ) ਉੱਚ-ਪ੍ਰੈਸ਼ਰ ਸੀਰੀਜ਼
10,000 PSI (690 ਬਾਰ) ਤੱਕ ਕਸਟਮ ਡਿਜ਼ਾਈਨ ਉਪਲਬਧ ਹਨ
ਸਵਾਲ: ਤੁਸੀਂ ਕਿਹੜੀਆਂ ਸਮੱਗਰੀਆਂ ਦੀ ਪੇਸ਼ਕਸ਼ ਕਰਦੇ ਹੋ?
A: ਮਿਆਰੀ ਸਮੱਗਰੀ ਵਿਕਲਪ:
ਜ਼ਿੰਕ ਪਲੇਟਿੰਗ ਦੇ ਨਾਲ ਕਾਰਬਨ ਸਟੀਲ
304/316 ਸਟੀਲ
ਵਿਸ਼ੇਸ਼ ਸਮੱਗਰੀ:
ਡੁਪਲੈਕਸ ਸਟੀਲ
ਟਾਈਟੇਨੀਅਮ ਮਿਸ਼ਰਤ
ਨਿੱਕਲ-ਅਧਾਰਿਤ ਸੁਪਰ ਅਲਾਏ
ਸਵਾਲ: ਮੈਂ ਸਹੀ ਆਕਾਰ ਦੀ ਚੋਣ ਕਿਵੇਂ ਕਰਾਂ?
A: ਮੁੱਖ ਚੋਣ ਕਾਰਕ:
ਹੋਜ਼/ਟਿਊਬ ਅੰਦਰਲੇ ਵਿਆਸ ਨਾਲ ਮੇਲ ਕਰੋ
ਸਿਸਟਮ ਦੇ ਕੰਮ ਕਰਨ ਦੇ ਦਬਾਅ 'ਤੇ ਗੌਰ ਕਰੋ
ਪ੍ਰਵਾਹ ਦਰ ਲੋੜਾਂ ਲਈ ਖਾਤਾ
ਸਪੇਸ ਸੀਮਾਵਾਂ ਦਾ ਮੁਲਾਂਕਣ ਕਰੋ
ਸਾਡੇ ਇੰਜੀਨੀਅਰ ਮੁਫ਼ਤ ਸਾਈਜ਼ਿੰਗ ਸਹਾਇਤਾ ਪ੍ਰਦਾਨ ਕਰਦੇ ਹਨ
ਸਵਾਲ: ਸੀਲਿੰਗ ਦੇ ਕਿਹੜੇ ਤਰੀਕੇ ਉਪਲਬਧ ਹਨ?
A: ਸੀਲਿੰਗ ਵਿਕਲਪਾਂ ਵਿੱਚ ਸ਼ਾਮਲ ਹਨ:
O-ਰਿੰਗ ਫੇਸ ਸੀਲ (ORFS) - ਸਭ ਤੋਂ ਆਮ
ਸਪਿਰਲ ਜ਼ਖ਼ਮ ਗੈਸਕੇਟ ਨਾਲ ਫਲੈਟ ਚਿਹਰਾ
ਅਤਿਅੰਤ ਸਥਿਤੀਆਂ ਲਈ ਧਾਤੂ-ਤੋਂ-ਧਾਤ ਦੀ ਸੀਲ
ਕਸਟਮ ਸੀਲਿੰਗ ਹੱਲ ਉਪਲਬਧ ਹਨ
ਸਵਾਲ: ਕੀ ਤੁਹਾਡੀਆਂ ਕੂਹਣੀਆਂ ਦੂਜੇ ਬ੍ਰਾਂਡਾਂ ਨਾਲ ਬਦਲਣਯੋਗ ਹਨ?
A: ਹਾਂ, ਸਾਡੀਆਂ 90 ਡਿਗਰੀ ਕੂਹਣੀਆਂ ਇਸ ਲਈ ਤਿਆਰ ਕੀਤੀਆਂ ਗਈਆਂ ਹਨ:
ਮਿਆਰੀ SAE/ISO ਮਾਪ ਬਰਕਰਾਰ ਰੱਖੋ
ਅਨੁਕੂਲ ਫਿਟਿੰਗਾਂ ਦੇ ਨਾਲ ਪੂਰੀ ਤਰ੍ਹਾਂ ਬਦਲਾਓ ਯੋਗ ਬਣੋ
ਅਸੀਂ ਨਾਜ਼ੁਕ ਮਾਪਾਂ ਦੀ ਪੁਸ਼ਟੀ ਕਰਨ ਦੀ ਸਿਫ਼ਾਰਿਸ਼ ਕਰਦੇ ਹਾਂ
ਪ੍ਰ: ਕਸਟਮ ਆਰਡਰ ਲਈ ਲੀਡ ਟਾਈਮ ਕੀ ਹੈ?
A: ਸਟੈਂਡਰਡ ਲੀਡ ਟਾਈਮ:
ਸਟਾਕ ਆਈਟਮਾਂ: 24-48 ਘੰਟੇ ਦੀ ਸ਼ਿਪਮੈਂਟ
ਮਿਆਰੀ ਕਸਟਮ: 10-15 ਕੰਮਕਾਜੀ ਦਿਨ
ਵਿਸ਼ੇਸ਼ ਸਮੱਗਰੀ: 3-4 ਹਫ਼ਤੇ
ਤੇਜ਼ ਸੇਵਾਵਾਂ ਉਪਲਬਧ ਹਨ
ਸਵਾਲ: ਕੀ ਤੁਸੀਂ ਇੰਸਟਾਲੇਸ਼ਨ ਮਾਰਗਦਰਸ਼ਨ ਪ੍ਰਦਾਨ ਕਰਦੇ ਹੋ?
A: ਵਿਆਪਕ ਸਹਾਇਤਾ ਵਿੱਚ ਸ਼ਾਮਲ ਹਨ:
ਕਦਮ-ਦਰ-ਕਦਮ ਇੰਸਟਾਲੇਸ਼ਨ ਮੈਨੂਅਲ
ਸਿਫ਼ਾਰਿਸ਼ ਕੀਤੇ ਟੋਅਰਕ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ
ਸਹੀ ਅਲਾਈਨਮੈਂਟ ਤਕਨੀਕਾਂ
ਸੀਲ ਲੁਬਰੀਕੇਸ਼ਨ ਸਿਫਾਰਸ਼ਾਂ
ਵੀਡੀਓ ਟਿਊਟੋਰਿਅਲ ਉਪਲਬਧ ਹਨ
ਸਵਾਲ: ਤੁਹਾਡੇ ਕੋਲ ਕਿਹੜੇ ਸਰਟੀਫਿਕੇਟ ਹਨ?
A: ਸਾਡੇ ਪ੍ਰਮਾਣੀਕਰਣਾਂ ਵਿੱਚ ਸ਼ਾਮਲ ਹਨ:
ISO 9001:2015 ਕੁਆਲਿਟੀ ਸਿਸਟਮ
PED 2014/68/EU ਪਾਲਣਾ
ਵਿਸਫੋਟਕ ਵਾਤਾਵਰਣ ਲਈ ATEX
ABS ਸਮੁੰਦਰੀ ਪ੍ਰਵਾਨਗੀ
ਸਵਾਲ: ਕਿਸ ਦੇਖਭਾਲ ਦੀ ਲੋੜ ਹੈ?
A: ਸਿਫਾਰਸ਼ੀ ਰੱਖ-ਰਖਾਅ:
ਸਾਲਾਨਾ ਵਿਜ਼ੂਅਲ ਨਿਰੀਖਣ
ਟੋਰਕ ਹਰ 500 ਘੰਟਿਆਂ ਬਾਅਦ ਜਾਂਚ ਕਰਦਾ ਹੈ
ਹਰ 3 ਸਾਲਾਂ ਬਾਅਦ ਸੀਲ ਬਦਲੋ
7 ਸਾਲਾਂ ਬਾਅਦ ਪੂਰੀ ਤਬਦੀਲੀ
